品牌介绍：DEWETRON

DEWETRON是高度直观的端到端测试和测量系统的优质制造商，旨在使世界更加可预测，高效和安全。DEWETRON系统采用模块化设计，使DEWETRON能够提供可靠的测量数据，并为航空航天和国防、汽车工业、电力和能源行业以及工业和制造公司提供灵活的、基于需求的数据采集功能。

DEWETRON成立于1989年，是一家PC组件和测量设备的供应商。当时，基于PC的测量系统代表了一个新兴且有前途的细分市场，具有巨大的增长潜力。凭借多年来积累的专业知识，以及该部门的巨大潜力，DEWETRON能够开始开发自己的测量系统。尽管与此同时，行业发生了很多事情，但DEWETRON的核心理念保持不变：将较先进的技术与直观的操作和模块化设计相结合。

产品类型：

功率分析仪

TRIONet3

用于模拟信号调理的高精度前端

TRIONet3 是一款紧凑型前端解决方案，用于跨远距离和分布式位置进行同步高速数据采集。前端系统通过以太网或 USB 3.0 总线进行通信，并可通过DEWETRON的 OXYGEN 软件直观地操作。

TRIONet3 可以通过 USB 或以太网连接到任何 Windows 计算机。另外，TRIONet3系统是其他DEWETRON DAQ系统的高速通道扩展，可以使用以太网互连。

在正面，有两个 TRION（3） 模块插槽，可以根据需要配备 TRION3 或 TRION 模块。因此，只需几个步骤，灵活的TRIONet3就可以变成最小的功率分析仪。

主要特点

• 用于分布式测量

• 独立供电

• 最小的功率分析仪

接口

• 16 个模拟输入

• 高达 10 MS/s

• USB 3.0 或以太网

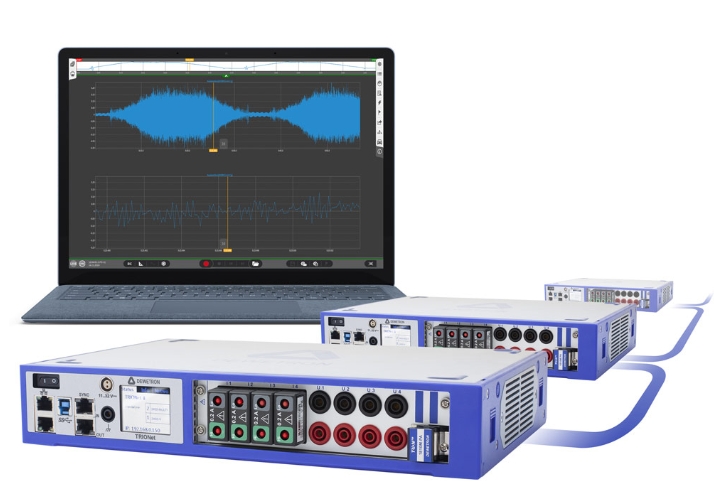

分布式或局部测量

TRIONet3 系统和远程 PC 之间的集成同步使其成为分布式测量任务的理想解决方案。由于采用以太网接口，TRIONet3 大型机之间的距离可达 100 米（328 英尺）。

通过智能、简单的交联和根据需要增加输入通道数量的能力，可以轻松管理分散式测量任务。无需任何配置工作。只需将您的 TRIONet3 连接到任何 PC 或笔记本电脑即可。就是这么简单。

最小的功率分析仪

每个DEWETRON数据采集系统都可以是高精度功率分析仪，TRIONet3也是如此。只需在不同的 TRION（3） 电源模块之间进行选择，即可进行高达 10 MS/s 采样率的功率分析。

您只需要一个 TRIONet3 即可使用附加信号进行功率分析：

• 隔离式高压和电流输入

• 高性能辅助输入

• CAN接口

• 测试台集成

• 计数器

使用OXYX测量软件进行分布式数据采集

TRIONet3 可以通过DEWETRON易于使用的 OXYGEN 测量软件充分发挥其潜力。它为您提供大量软件功能，这些功能会随着每个新版本而不断扩展。

数据采集是OXYGEN的核心功能之一。它能够从多个来源连续同步采集数据：数字、模拟、计数器、编码器、CAN、以太网、视频、GPS 等等......

• 通过 TRION（3） 模块提供采样速率高达 10 MS/s 的模拟数据

• 具有自动 RPM 和角度计算的数字和编码器数据

• 通过 .dbc 进行 CAN（-FD） 解码，包括 J1939。兼容 Vector VN 系列（可选）

连接电流传感器

您需要将电流传感器连接到 TRIONet3？然后使用 DW2-CLAMP-DC-POWER-8 盒连接多达 8 个电流夹。该盒子配有一个集成电源，用于多达八个电流钳 （±15 V/+9 V），以及一个用于仪器的电源连接器（11 至 32 VDC）。

用户可更换的放大器模块

TRIONet3 支持 TRION3 和 TRION 系列的数据采集模块。DEWETRON为几乎所有传感器和信号输入（例如电压、电流、功率、电桥（应变片）、电位计、振动（IEPE）、RTD、CAN、热电偶、计数器输入等）提供TRION（3）模块。 使用外部时间源进行同步，如 GPS、PTP 或 IRIG。

独立供电的电池组

TRIONet3 DAQ系统暂时没有电源吗？可选电池组没有问题。通过使用外部电池组，您可以将 TRIONet3 变成一个不依赖电源的数据采集系统长达一小时。

外部可堆叠电池组提供带有三个热插拔电池的直流电源。由于采用热插拔技术，三块电池可以在持续测量期间更换，并实现移动连续运行而不会中断。

坚固耐用的通道扩展

连接外部多通道模块，并将模拟信号调理和 A/D 转换器组合在一个极其坚固的盒子中，可以轻松菊花链连接。提供从12 Hz到100 Hz的不同版本的CAN或RS485接口。

适用于 TRIONET3 的 19 英寸机架安装套件

这款机架安装套件可安全可靠地将 TRIONet3 前端安装到任何标准的 19 英寸机架系统中，仅使用 3.5 英寸的垂直空间。套件最多可容纳四台 TRIONet3 仪器。

• 标准 19“ 机架尺寸 （2 U）

• 19 x 3.5 x 8.25 英寸（宽 x 高 x 深）[483 x 89 x 210 毫米]

• 坚固的 1/8“ 阳极氧化铝

• 套件最多可容纳 4 个 TRIONet3

• 小于 3.3 磅（1.5 千克），包括安装硬件

数据采集系统

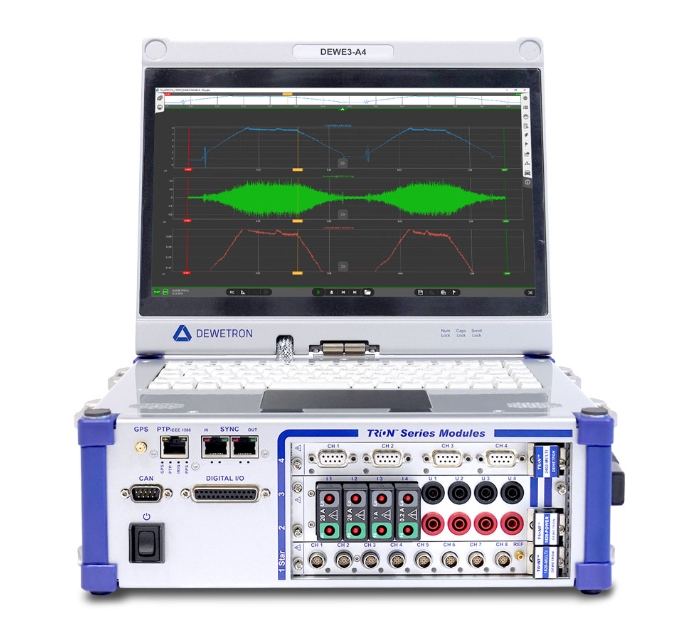

DEWE3-A4型

用于移动数据采集的高速 DEWE3-A4

DEWE3-A4 DAQ系统是便携式一体化数据采集的较佳解决方案。4 个 TRION（3） 插槽可提供多达 32 个模拟测量输入和 1 TB 数据固态硬盘，结合直观的 OXYGEN 测量软件，使其具有普遍性和灵活性。无论是在现场测量、在车辆中还是在测试台上，这款紧凑而坚固的系统都能实现无限的测量。

• 多达 32 个模拟输入（通过可更换的 TRION（3） 模块）

• 数字输入、计数器和CAN集成

• 高达 10 MS/s 的同时采样率

• 全面的 SYNC 选项

• 隔离式直流电源和可选电池组

主要特点

• 可选电池组 + UPS 缓冲器 <5 分钟

• 13.3 英寸多点触控显示屏

• 能够成为功率分析仪

• 数据采集系统的接口

接口

• 32 个模拟输入

• 10 kS 至 10 MS/s

• 同步、CAN、DIO、计数器集成

底盘控制器，灵活性更高

底盘控制器升级带来了巨大的空间和成本节约。机箱控制器提供的功能以前需要多达三个独立的 TRION 模块：TRION-BASE、TRION-CAN 和 TRION-TIMING。

现在，用于计数器、CAN、GPS、PTP、IRIG、PPS 和数字输入和输出的连接器直接内置在外壳中。这使得这些 TRION 插槽现在可以自由地用于其他模拟或数字 TRION（3） 模块。

多点触控使用

DEWE3-A4 配备明亮的 13.3 英寸宽屏多点触控全高清显示屏来控制系统。您可以在触摸屏上使用手指，就像在智能手机上一样。例如，从屏幕右侧拖动边栏以打开频道设置。

此外，DAQ系统可以通过带有2个指定键的多点触控触摸板进行控制。按下触摸板也会触发击键。

OXYGEN 测量软件

DEWE3-A4 可以通过DEWETRON易于使用的 OXYGEN 测量软件充分发挥其潜力，该软件为您提供大量软件功能，这些功能会随着每个新版本的发布而不断扩展。

OXYGEN的核心功能之一是强大的数据记录功能。只需轻触记录按钮，即可将所有采集的数据存储在一个数据文件中。使用合适的硬件，您可以实现高达 1 GB/s 的数据速率，您不必费心丢失任何东西。

• DejaView 用于在录制过程中查看数据

• 文件拆分选项，用于在一定时间、事件发生或绝对时间后生成新文件

• 逐通道采样率选择

• 在任何安装了OXYGEN软件的PC上打开（免费）

用户可更换的 TRION3 和 TRION 模块

DEWE3-A4 支持所有高速 TRION3 和 TRION 模块。DEWETRON为几乎所有传感器和输入提供TRION（3）模块，如电流、电压、功率、振动（IEPE）、电桥（应变片）、电位计、RTD、CAN、计数器输入、热电偶等。使用外部时间源进行同步，例如 GPS、PTP 或 IRIG。

独立电源

可选的电池组将 DEWE3-A4 变成一个完全独立的数据采集系统。三块可充电电池可持续运行长达两个小时。由于采用了“热插拔技术”，电池可以在持续测量期间更换，并在没有外部电源的情况下实现移动连续运行。

CAN & RS485 模块

外部多通道CPAD和EPAD模块将模拟信号调理和A/D转换器组合在一个极其坚固的盒子中 - CAN或RS485接口

连接外部多通道模块，并将模拟信号调理和 A/D 转换器组合在一个极其坚固的盒子中，该盒子可以菊花链连接。

CPAD3 系列：通过高速 CAN 实现高电流隔离，每通道

100 Hz CPAD2 系列：CAN 接口，每通道

12 Hz EPAD2 系列：RS-485 接口，每通道 12 Hz

视频数据采集

DEWETRON还提供合适的视频录制配件。小巧轻便的ALVIUM工业相机在1936 x 1216 px （2.4 MP）的分辨率下确保了高达126 fps的高图像质量。

视频与所有其他测量数据的完美同步是通过直接从 DEWE3-A4 数据采集系统触发的硬件触发器完成的。

信号调理

TRION(3)-1810-HV-8

模块概述：

• 通道数：支持4个持久安装的高压通道，以及较多4个可互换的子模块。

• 采样率：最高可达1 MS/s（百万样本每秒）。

• 分辨率：24位，确保测量精度高。

输入类型：

• 持久安装的通道：设计用于1000 V输入。

• 可互换的子模块：可适应各种输入，包括低压、高压或直流测量。

技术规格：

• 精度：取决于频率范围：

• 直流和0.5 Hz到1 kHz：±0.02%读数 ±0.02%范围。

• 1 kHz到5 kHz：±0.03%读数。

• 5 kHz到10 kHz：±0.15%读数。

• 10 kHz到50 kHz：±0.35%读数。

• 50 kHz到300 kHz：±0.6%读数。

• 增益漂移：20 ppm/°C。

• 偏移漂移：5 mV/°C。

• 典型谐波失真：-95 dB。

• 共模抑制比（CMRR）：50 Hz时>85 dB；1 kHz时>60 dB；100 kHz时>40 dB。

• 带宽：5 MHz。

• 额定输入电压：根据EN 61010-2-30：

• 600 V CAT IV / 1000 V CAT III。

• 隔离电压：3750 VRMS（1分钟），具有35 kV/µs瞬态抗扰度。

• 过压保护：4250 VPEAK或3000 VRMS（1分钟）。

• 输入电阻：5 MΩ；2 pF。

• 隔离（地）电阻：100 GΩ；2.5 pF。

• 连接器：安全香蕉插座。

应用：

该模块适用于需要精确和可靠测量各种高压输入的应用，覆盖多种频率范围，并具备强大的隔离和保护功能。

使用场景：

可在工业环境、研究实验室或需要对高压输入进行精确测量并具备输入类型灵活性的场所中使用。

产品应用领域：

汽车、航空航天、能源、电力、运输
