品牌介绍：DIEL SRL

Diel srl 于 1996 年在维琴察成立，是一家 电力变压器配件制造商，与领先的国家电力变压器公司合作，随后在 国际范围内扩张，其 产品 和服务质量广受好评。为了 满足变压器的所有通风 和冷却需求 ，Diel 多年来不断推出 新配件和新技术 ，使其能够在参考市场中建立新的 优秀标准 。设计、布局、装配维护、实验室测试和工作环境使其能够达到 1.07 ‰ 的缺陷水平。Diel 立即打开了国际市场，现在可以在世界大多数国家/地区占有一席之地。

产品类型：

温度控制

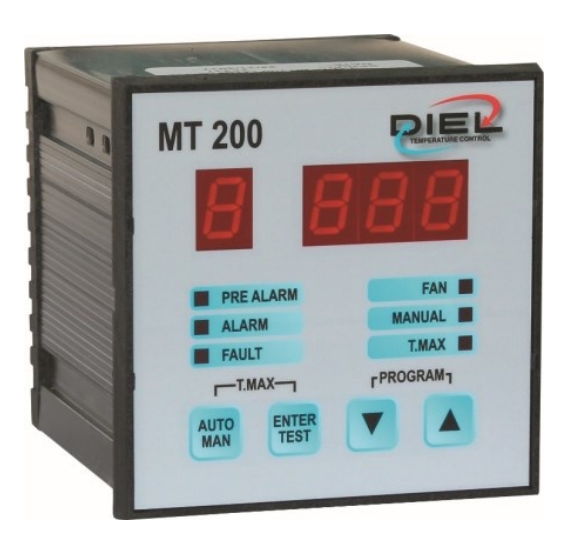

MT 200

尺寸

• 箱体 90x90x115 毫米（含端子块）。

• 前面板 96x96 毫米。

• 重量 0.4 公斤。

电源

• 电源（24÷240）伏交流/直流 ±10% 50/60 赫兹，无极性要求，较大吸收 4 伏安。

输入

• 四个模拟输入，带有三线制 PT100 传感器的温度控制和映射，测量范围从 -10°C 到 +200°C。

输出

• 四个继电器 250 伏交流，较大 10 安（电阻负载），自由开关接触点。

特性

• 自灭性 NORYL 箱体。

• 前面板保护等级为聚碳酸酯：IP65（应要求可提供 IP66）。

• 后面板端子板侧的保护等级：IP20

• 带有光段的显示屏。

• 自动模式下最高温度和相关通道的可视化。

• 预报警、报警、探头故障、风扇、手动功能、历史最高点的警报。

• 直接通过前面板进行系统编程。

• 每个通道可以独立选择。

• 报警和预报警限制可在（-9°C ÷ 199°C）范围内设置。

• 精度 ±1% 全量程 ±1 位。

• 所有通道的冷却风扇管理。

• 冷却风扇的温度比较在两个不同级别（L 和 H）之间。

• 五种可选操作模式。

• 检测故障探头，管理的较大灵活性和编程的简单性，在编程阶段检查插入数据的有效性。

• 每个通道的计划和达到值的连续存储（限制和历史最高点）。

• 耐压隔离：2.5 KV 交流电 60 秒。

• 用于控制环境温度的软件配置。

• 分辨率 1°C。

• 设备工作温度从 -20°C 到 60°C。

• 房间内较大允许湿度 90% 不凝结。

• 使用快速极化连接器进行电气连接。

• 通过菜单测试继电器以手动继电器开关，模拟并检查接触的可靠性。

• 技术手册有五种语言（应要求可提供更多）。

• 构造符合 EN 61000-6-2:2005 2014/30/EU 规则。

• 电源输入滤波器符合规则。

组装

• 在面板板上执行一个尺寸为 91x91 毫米的方形孔。

• 通过特殊钩子固定监控系统。

电源

• 设备可以使用（24÷240）伏交流/直流 ±10% 50/60 赫兹供电，无需考虑极性。

电气连接

• 根据本手册末尾的 TAB 1 所示的方案，在端子板上进行连接。

• 故障继电器在设备正常工作期间通常处于激活状态（故障状态 A，TAB 1），如果探头故障或供电消失，继电器关闭（故障状态 B，TAB 1）。

• FAN 继电器专门用于管理变压器冷却风扇或变压器安装环境的空调。

• ALARM 和 PRE ALARM 继电器在温度高于设定水平一摄氏度时切换。

• 每个 PT100 探头类型都配有三根线，其中一根是白色的，另外两根是红色的。

• 将白线连接到标有传感器连接器的端子板上（1-4-7-10）。

与四个探头相关的十二个端子板如下划分：

• 探头 N. 1 连接器 1-2-3，探头 N. 2 - 连接器 4-5-6

• 探头 N. 3 连接器 7-8-9，探头 N. 4 - 连接器 10-11-12

所有测量信号电缆必须较好是：

• 与电源电缆分开

• 屏蔽，较好是也绞合

• 截面积不少于 0.5 平方毫米

编程

• 按住 UP/DOWN 按钮进入编程菜单。

• 最终在显示屏上出现字母 F，允许固定监控系统的状态：

• 0：三个探头，不控制冷却风扇。

• 1：四个探头，控制冷却风扇。

• 2：四个探头，不控制冷却风扇。

• 3：三个探头，控制冷却风扇。

• 4：高级编程菜单。

• 默认配置：P=140，A=160，L=90，H=100，F=0。

• 按下 UP/DOWN 按钮进行修改，按 ENTER 确认。

• 如果选择 F=4，则跳转到菜单：高级编程菜单，否则继续在这里。

• 显示屏上出现字母 P（预报警）和最后一次编程设定的温度。

• 通过 UP/DOWN 按钮设定预报警温度。

• 设定预报警温度后按 ENTER。

• 字母 A（报警）和最后一次编程设定的温度一起出现。如果新的预报警温度高于旧的报警温度，设备会提出新的预报警温度高一摄氏度。

• 通过 UP/DOWN 按钮修改，并按 ENTER 确认。

• 如果选择 F=0 或 F=2，则编程程序结束，否则继续。

• 现在显示屏上出现字母 L，用于选择风扇关闭的最低温度。

• 通过 UP/DOWN 按钮修改，并按 ENTER 确认。

• 字母 H 出现，用于选择风扇开启的最高温度。

• 通过 UP/DOWN 按钮修改，并按 ENTER 确认。

• 退出编程程序后，设备执行 LAMP TEST。

• 系统默认为自动方式，并显示较大测量温度和相关通道。

• 无论如何，会检查编程的必要时间。从编程阶段开始超过 1 分钟，该阶段将被中断，不会被保存，因此之前的设定限制仍然有效。

• 可以通过按下特殊按钮 AUTO/MANUAL 将显示模式从手动更改为自动系统。

• 在自动工作期间，显示屏上会出现更高的温度和相关通道号。

• 在此模式下，可以读取设备的所有参数。

• 按下 UP/DOWN 按钮可以依次显示：

• 活动通道的当前值，配置（参数 F），字母 P（预报警），字母 A（报警），风扇阈值 L 和 H（如果激活）。

• 大约两秒钟后，设备恢复到正常工作状态。

• 在手动模式下，与自动工作不同，可以无限期地显示其中一个 4 通道或任何其他编程参数。

• 在手动工作期间，也保证了对其他通道的监控以及可能已经创建的预报警、报警或故障的状态。

• 出于安全原因，操作员一分钟不活动后，控制单元会自动返回到自动显示模式。

• 要显示机器的较大值，同时按下 AUTO/MANUAL 和 ENTER/TEST 按钮。较大温度的显示通过位于前端板上的 LED T. MAX 指示。

• 请注意，每次进入编程阶段时，较大值都会重置。

• 当系统处于模式 1 或 3 时，风扇继电器的状态由位于前端板上的 LED FAN 指示。

高级编程菜单

• 设置参数 F=4 可以为每个通道独立编程阈值 P、A、L、H。

• 显示单词 CH(n) 与 n.（1-4），使用 UP/DOWN 决定是否激活通道，如果激活，则要求输入阈值 P 和 A。

• 下面显示 FAn，使用 UP/DOWN 决定是否要控制该通道的通风，如果是，则还要求输入通风的阈值 L 和 H，在排除的情况下，将提出下一个通道的配置。

• 步骤将为所有可用通道重复。

测试继电器

按下 ENTER/TEST，设备执行显示测试，按住相同按钮，设备进入测试继电器模式。

使用 UP/DOWN 按钮可以切换继电器状态。要测试其他继电器，按下 ENTER/TEST 按钮，按 AUTO/MANUAL 按钮退出。

温度探头诊断

探头在正常工作期间的错误指示如下：

• 断开探头：关闭 FAULT 继电器，闪烁显示，显示屏上出现 ICF 字样，显示通道号和故障 LED 灯亮起。

• 短路探头：切换 FAULT 继电器，闪烁显示，显示屏上出现 SCF 字样，显示通道号和故障 LED 灯亮起。

干预方式

• 当其中一个温度探头检测到温度超过预设值一摄氏度时，大约 1 秒后，相关继电器和 LED 切换。

• 当被测温度下降一摄氏度以下时，继电器和 LED 再次变化。

保修规则

• 设备自标签和本手册末尾标明的测试日期起保修期为 3 年。

• 保修仅在损坏是由于制造缺陷或探头校准不正确时有效。

• DIEL SRL不对由于探头接线错误或电源电压错误（例如 400 伏交流电）造成的损坏负责。

• 无论如何，DIEL SRL不对设备工作不良造成的损坏负责。

• 保修维修，除非另有约定，将在DIEL SRL在 Altavilla Vicentina (VI) 的工厂进行。

注意

不要在设备插入时对电动机器进行耐压测试或局部放电，如果可能，避免直接将设备连接到变压器的次级侧以保护，否则瞬态过电压可能会损坏设备。

如果设备的电源电压为 230 伏交流电，在电容器重构的情况下，这一点总是更清晰。

温度探头及配件

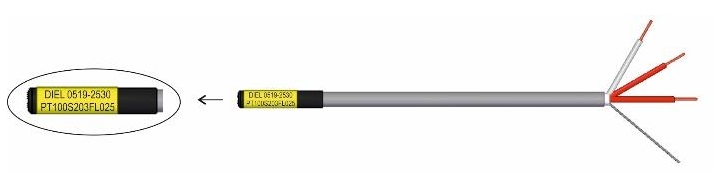

PT 100

探头功能：

• PT100探头用于测量温度。

• 特别适用于需要高绝缘标准和精确温度测量的场合。

• 必须连接到适合温度控制的温度控制器设备。

电气特性：

• 传感器：

• 类型：PT100，100Ω在0°C时，α系数为3850 ppm/k。

• 精度等级：B类 - EN60751 - DIN43760。

• 元件数量：1个探头。

• 绝缘材料：聚酯薄膜（mylar）玻璃纤维。

• 接线端子：

• 材料：硅胶。

• 标称端子直径和长度：6.0 x 30 mm。

• 电缆：

• 类型：硅胶绝缘线，灰色，无卤素，符合IEC60754-2标准，低烟，符合IEC61034标准。

• 屏蔽：铝箔带和安全线。

• 标称电缆橡胶厚度：0.45 mm ± 0.05 mm。

• 标称护套橡胶厚度：0.70 mm ± 0.10 mm。

• 导体选项：

• 3线：CuSn，3x0.22硅胶橡胶绝缘，颜色红-红-白，线标称直径5.0（PT100S10）。

• 4线：CuSn，4x0.22硅胶橡胶绝缘，颜色红-红-白-白，线标称直径5.4（PT100S10）。

• 3线：CuSn，3x0.35硅胶橡胶绝缘，颜色红-红-白，线标称直径5.1（PT100S20）。

• 4线：CuSn，4x0.35硅胶橡胶绝缘，颜色红-红-白-白，线标称直径5.5（PT100S20）。

• 探头：

• 探头长度：（XXX部分为产品代码）。

• 完成：未套管60 mm，剥线10 mm。

• 温度范围：-60°C至+200°C。

• 保护等级：IP68。

• 测试：

• 外部护套与短路铜线之间的绝缘：5 KV AC，持续60秒。

• 排水线与短路铜线之间的绝缘：2.5 KV AC，持续60秒。

• 尺寸和视觉检查：100%。

• 室温下的电阻：100%。

• 功能控制：100%。

• 安装：

• 将探头安装在需要检测温度的点附近，并连接到专用控制单元，同时通过接线盒。

• 建议将探头电缆插入管或保护套中，以增加绝缘程度并避免意外切割。

• 任何延长必须使用适当的电缆。

• 所有测量信号传输电缆应优先：

• 与电源线分开。

• 屏蔽，较好是也绞合。

• 截面积不少于0.5 mm²。

• 标记和可追溯性：

• 每个探头都标有以下字样：

• 生产商名称、生产月份和年份 - 探头ID

• 产品代码

• 保修规则：

• 探头自交付之日起保修3年。当确定故障原因是制造缺陷时，保修有效。

• 对于由于探头接线不正确导致的故障和由于探头本身故障造成的任何损坏，不承担责任。

FAN 系统

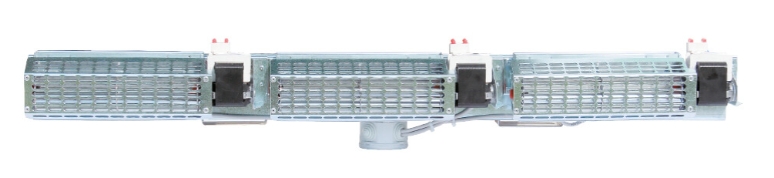

FAN 400

产品描述：

• 适用于100至315 KVA变压器的风扇冷却系统。

• 管理三相干式变压器的通风。

• 安装简便，得益于舒适的接头或固定支架。

• 通过通风体与固定杆的滑动系统，可以轻松定位和调整条。

• 电机轴由自润滑轴承支撑，以保证长寿命。

• 通风条已经组装好，并配备有或没有端子插座IP44或保护装置FANBOX。

技术特性：

尺寸：

• 风扇条长度：1050至1270毫米。

• 单个风扇长度：350毫米。

• 完整风扇条重量：10公斤。

供电：

• 供电：220至230V AC，50/60 Hz。

• 端子插座IP44 - FANBOX（可选）。

固定：

• 可调节接头或固定支架。

特点：

• 适用于100至315 KVA功率的变压器。

• H级绝缘电机。

• 长寿命电机，防尘防潮。

• 铝制风扇直径60×240毫米。

• 曲轴为硬化和磨光钢。

• 机身和防护网为镀锌板。

• 较大功率消耗：3x52W（50Hz），3x46W（60Hz）。

• 较大流量：3×290立方米/小时（50Hz），3×190立方米/小时（60Hz）。

• 工作温度：-10°C至+60°C。

• 引擎转速：2180转/分钟（50Hz），1450转/分钟（60Hz）。

• 噪音：65分贝A（50Hz），52分贝A（60Hz）。

• 单个风扇数量：3。

• 按照规定规则建造。

风扇条套件：

• 风扇条已组装好，由以下部件组成：

• 支撑支架。

• 三个风扇。

• 两个可调节接头支架或两个可调节固定支架，根据订购的版本。

• 螺丝和螺栓。

• 端子插座IP44或FANBOX保护装置，根据订购的版本。

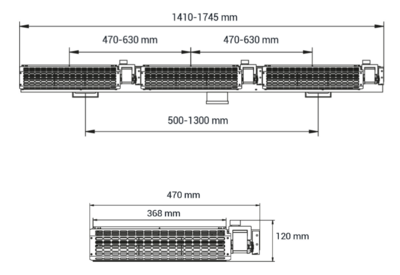

尺寸

产品应用领域：
