品牌介绍：DINA

30 多年来，DINA一直在为机器和系统开发和制造量身定制的安全解决方案。

体验来自驱动监控先驱的极好品质和简单、功能安全技术。

DINA开发以用户为中心的安全技术。对自动化领域的人们毫不妥协。无论是在机器规划期间作为设计师，还是在运营过程中作为工厂员工，DINA都能让您始终安全、轻松地实现目标。

产品类型：

安全紧凑的控制

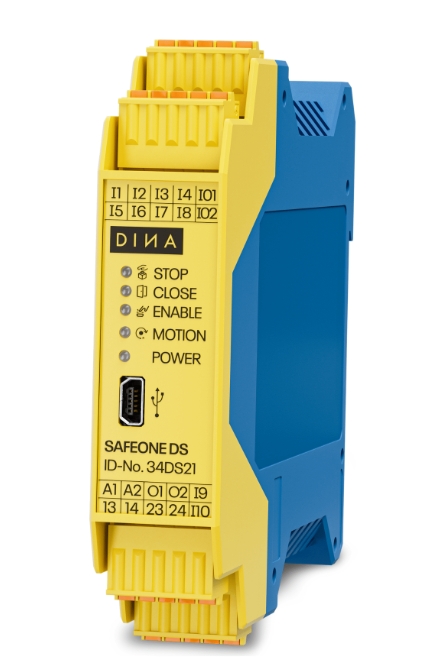

SAFEONE DS

DINA较新的产品创新以前所未有的水平简化了机器安全性。SAFEONE DS 的宽度仅为 22.5 mm，是较紧凑的安全设备，涵盖速度监控和其他三个安全电路。该模块符合 ISO 13849-1 的要求，较高可达性能等级 d。

• 速度监控和其他三个安全电路

• 紧凑而简单

• 高效的成本控制

• 可通过配置软件进行定制

机器安全从未如此简单。

您是否正在寻找一种简单的速度监控解决方案，以保证同时提供多达三个安全电路，用于紧急停止、安全门和启用按钮，但又不想没有紧凑的设计和简单的验证？

这正是DINA开发 SAFEONE DS 的原因：这是首个在紧凑的外壳中提供速度监控器、同时提供紧急停止、车门监控和启用按钮的解决方案。

SAFEONE DS 保证较高安全性，较高可达 EN ISO 13849-1 的性能等级 d。

规格

供应

• 工作电压 UB：24 V 直流 （-15/+10%）

• 24V 时的电流消耗：50毫安

• A1/A2 时的功耗：1.2 瓦

数字输入

• 输入：10 个安全相关输入 I1 – I10

• 功耗：类型。4 mA （UB时）

• 输入电压范围“0”信号：0...5 V 直流

• 输入电压范围“1”信号：15 V 直流...30 V 直流

• 测量输入：编码器输入

• 编码器输入：1 个安全相关编码器输入、RJ45

• 信号形式：正弦/余弦，TTL

• 截止频率：50Hz 至 300kHz

触点输出

• 出口：13/14, 23/24

• 触点材料：银合金

• 较小开关电流：10毫安

• 分断能力符合 IEC 60947-5-1：DC13：1A/30V 直流

• 机械寿命：5 x 10^7 开关周期

• 触点保护：3 安培/克

• 典型反应/复发时间：10 毫秒 / 10 毫秒

一般数据

• 防护等级（外壳和端子）：IP20防护等级

• 防护等级（安装位置）：较小 IP54

• 电路之间的电气间隙和爬电距离：符合 DIN EN 50178 标准

• 额定绝缘电压：50V 交流电

• 额定浪涌电压/绝缘：0.8 千伏

• 度：2

• 浪涌类别：第三

• 外壳材料：聚酰胺PA未增强

连接数据

• 钳：弹簧式端子，可插拔

• 导体横截面：0.25 – 1.5毫米2

• 导体横截面 AWG：AWG 24...16

• 梯子类型：灵活，带套圈，无塑料套管

• 剥线长度：9 毫米

环境条件

• 工作温度：-10 °C 至 +55 °C

• 存储：-40 °C 至 +85 °C

• 操作区域的高度：<海拔2000米

• 休克：11克

• 振动：2克

尺寸

• 宽 x 高 x 深：22.5 x 114 x 111毫米（0.886 x 4.488 x 4.370英寸）

• 标准轨尺寸：35.0毫米（1,378英寸）

安全参数符合DIN EN ISO 13849-1：2016-06

• MTTFd [一]：100

• 类别：3

• 性能水平：d

• 全氟辛烷基（PFHd）：4,29E-08 （1A DC13;5 次/小时）

• 请求速率：< 12个月

• 使用寿命：20年

应用

• 目前通过单独的安全装置实现多种安全功能的机器

• 包括木工机械、小型砂光机、离心机、搅拌机、搅拌器、锯子和

• 碎纸机

• 安全功能很少且需要速度监控的机器

优势一览。

• 控制柜空间更大

• 市场上首款以非常紧凑的方式结合了多达三个安全电路（紧急停止、车门监控和启用按钮）和速度监控的安全装置。

• 高效的成本控制

• 不要购买新的超大多功能控制器，而只购买您真正需要的功能。

• 多功能参数化接口

• 通过相关的配置软件进行简单的参数设置。

• 即插即用

• 易于投入操作，无需太多先验知识。集成到电路图中也非常简单。

静止监视器

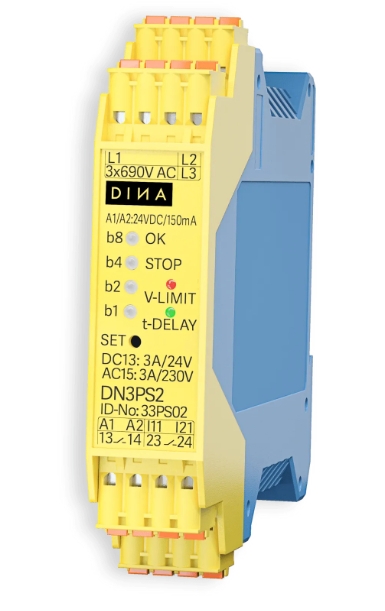

SAFEONE DN3PS2

DINA的 SAFEONE DN3PS2 适用于工厂和机器的安全停机时间监控，无需测量系统/编码器。

无需接近开关或增量编码器即可测量运行状态。

• 适合任何控制柜

• 即插即用

• 定制

安全停机时间监控从未如此简单。

DINA的无传感器静止监测仪不需要测量系统，与其他开关设备相比，这使它们数一数二。 它们可靠地监控高达 690V AC 的 1 至 3 相电机，性能等级为 e。DN3PS2 静止监测器测量发动机耗尽时的电磁力 （EMF）。当器件上可参数化的开关阈值未达到时，无电势输出触点会切换。

一般数据

• 宽度：22.5 毫米

• 开关容量：高达 3 A

• 输入和输出：2 个继电器输出（1 个安全触点）+ 2 个诊断输出

• 终端：弹簧加载力夹，螺钉端子

• 认证：PLe （EN ISO 13849-1）、SIL3 （IEC 61508）、SIL CL3 （IEC 62061）、UL 认证

• 硬件参数化：是的

• 软件参数化：不

• 运动监控：无传感器

• 硬件诊断/LED：是的

• 安全扭矩关闭 （STO）：是的

• 静音功能（旁路）：是的

规格

• 占空比：100%

• 保护：IP20防护等级

• 安装位置：任何

• 外壳材料/类型：聚酰胺PA未增强/ ME/ Phoenix Contact

• 额定绝缘电压：250V 交流电

• 抗浪涌：4kV

• 环境：度

• 浪涌类别：第三

• 尺寸：宽 x 高 x 深 / 22.5 x 114 x 111mm

• 接线端子/材质：可插拔弹簧式端子/ 聚酰胺PA/ 菲尼克斯电气

• 导体横截面（仅有柔性）：0.25 - 2.5mm^2 带粘附套管

• 铅：60/75°C 铜

• 导体横截面 AWG：12…24

剥线长度：8毫米

输入

• 工作电压：24V DC -15%/+10% 用于反极性保护

• 24V DC 时的电流消耗：≤ 80mA

• 电流消耗 L1、L2、L3：0.35mA （690V AC/5KHz） 时

• 输入电压 L1、L2、L3：90 至 690V 交流电

• 功耗 A1/ A2：类型 2.8W

• 进度条：4 x LED 2 色

• 保护电路：工作电压的过压和反极性保护

输出

• 联系人执行：2 共享联系人

• 触点开关电流：≤ 10mA、≤ 8mA

• 开关周期符合 IEC/EN 60947-4- 1：100,000/ AC1：230V/ 8A，100,000/ DC1：24V/ 8A

• 开关电流符合 IEC/EN 60947-4- 1：AC15：230V/ 3A，DC13：24V/ 4A

• 机械寿命：> 20 x 10^6 开关周期

• 触点材料：AgNi10（银铍10）

• 触点保护：5A惰性

• 较大开关周期：AC15/DC13 时 360 次/小时

• 短路电阻：200A/ 自动 B6 保险丝 / 800A/ 6A gL 保险丝 gG

• 反应、复发时间：典型值为 20ms

• 输出 O1、O2：≤ 100mA短路和过载保护，仅适用于ID-No.： 33PS08

环境数据

• 环境温度：-20 至 +55°C DIN IEC 60068-2-3

• 存储：-40 至 +85°C DIN IEC 60068-2-3

• 操作高度：<海拔2000米

• 所有 3 个级别的抗振性：正弦波 10-55Hz， 0.35mm， 10 周期， 1 倍频程/分钟

• 电气间隙和爬电距离：DIN EN 50178，安全分离

• 较低安装保护等级：必须安装在控制柜中

安全参数符合 ISO 13849-1

• 停止类别符合 IEC 60204：0

• 符合 DIN ISO 13849 的类别：4

• 性能水平：e

• MTTFd [一]：77

• 全氟辛烷基（PFHd）：4E-08型

优势一览。

• 只需保存

• 无需测量系统即可监控发动机的静止状态。对您来说，这意味着更少的组件、更低的成本以及更快的文档和验证。

• 让自己独立

• 可用于所有三相和单相电机，性能等级较高，不受供应商或系统的影响。

• 适合任何控制柜

• 总宽度仅为 22.5 毫米。

• 为您量身定做

• DINA的 SAFEONE DN3PS2 静止监视器可以精确地适应您的应用。

• 可调开关阈值：50-500mV

• 各种可调的延迟时间

• 较简单的配置

• 根据型号的不同，通过 PC 上的 USB 接口或直接通过 SET 按钮。在旋转监视器方向的情况下，根本不需要参数化。

• 即插即用

• 易于投入操作，无需太多先验知识。将静止监控集成到电路图中也非常简单。

速度感应开关

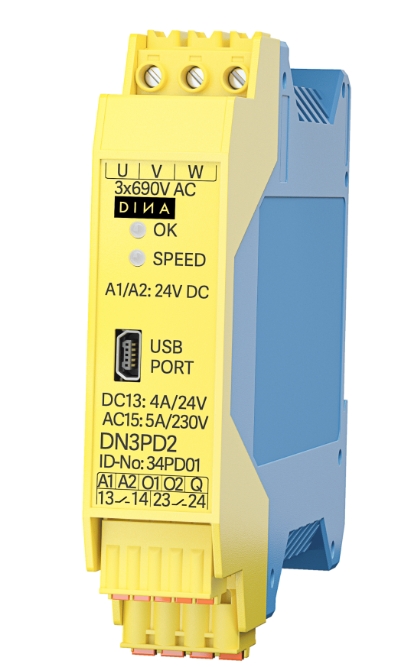

SAFEONE DN3PD2

DINA的 SAFEONE DN3PD2 速度监控器适用于工厂和机器中的安全速度监控，无需测量系统/编码器。

无需接近开关或增量编码器即可测量运行状态。

该模块在DINA的 GO：BEYOND 软件的帮助下进行了参数设置，并符合 DIN ISO 13849-1 的性能等级 e。

• 无传感器

• 适合任何控制柜

• 可通过参数化软件进行定制

安全速度监控从未如此简单。

与传统的驱动监控解决方案相比，DINA的紧凑型速度监控器不需要接近开关或增量编码器来测量运行状态。因此，DINA的创新解决方案是改造改造以及规划性能等级达到 e 级的先进机器的理想选择。简单的安装和用户友好的软件参数设置使安全变得轻而易举。您所要做的就是快速配置基本参数，DINA已经为您完成了其他所有工作。

规格

• 宽度：22.5 毫米

• 开关容量：高达 5 A

• 输入和输出：2 个继电器输出（1 个安全触点）+ 2 个诊断输出

• 终端：弹簧加载力夹，螺钉端子

• 认证：PLe （EN ISO 13849-1）、SIL3 （IEC 61508）、SIL CL3 （IEC 62061）、UL 认证

• 硬件参数化：不

• 软件参数化：是的

• 运动监控：无传感器

• 硬件诊断/LED：是的

• 安全扭矩关闭 （STO）：是的

• 安全操作停止 （SOS）：是的

• 安全速度范围 （SSR）：是的

• 安全速度监控器 （SSM）：是的

• 安全限速 （SLS）：是的

• 安全较高速度 （SMS）：是的

• 安全方向 （SDR）：不

• 静音功能（旁路）：不

一般数据

• 占空比：100%

• 保护：IP20防护等级

• 防护等级 安装位置：控制柜，至少IP54

• 安装位置：任何

• 电路之间的电气间隙和爬电距离：根据 DIN EN 501788

• 额定绝缘电压：400V 交流电

• 额定浪涌电压/绝缘：基本隔离 6kV：所有电流路径和外壳之间的安全隔离，加强型隔离 8kV：U、V、W 和 USB 接口之间 U、V、W 和 A1、A2、O1、O2 和 U、V、W 和 13/14、23/24 之间

• 度：2

• 浪涌类别：第三

• 外壳材料/类型：聚酰胺PA未增强/ ME/ Phoenix Contact

• 尺寸：宽 x 高 x 深 / 22.5 x 114 x 111mm

输入数据

• 工作电压：24V DC -15%/+10% 用于反极性保护

• 24V DC 时的电流消耗：类型。80毫安

• 电流消耗 U、V、W：0.35mA （690V AC） 时

• U、V、W 处的输入电压：90 至 690 V

• 截止频率在U、V、W：1200赫兹

• 较小PWM：2k赫兹

• 测量不确定度：1%

• 开关迟滞：10%

• A1/A2 时的功耗：类型。1.9瓦

• 进度条：2 个 LED 2 色

• 保护电路：工作电压的过压和反极性保护

• 确认回执 Q：24V 直流数字

原始数据

继电器输出

• 释放电流路径

• 联系人执行：共享联系人

• 触点材料：氧化银锡2

• 开关电压：24V 直流/230V 交流

• 较小开关电流：3mA/ 24V 直流

• 较大开关电流：6A/ 24V 直流/ 230V 交流

• 短路电阻：1000A SCPD 6A 克升/克

• 机械寿命：10^7 开关周期

• 响应时间：测量周期数 x（周期持续时间（频率倒数）+ 较大 2ms 评估时间）+ 较大 10ms 继电器响应时间

• 退出保险丝：6A 克升/克

• B10d 值符合 DIN EN 61810-2- 1， 2012：

• AC15：5A/230V，> 2x10^5

• DC13：4A/24V 直流，>3x10^5

• AC1：6A/230V 直流，>2x10^5

• DC1：6A/24V DC，>7x10^6 开关周期

• 总电流 13-14 和 23-24：并联：6A 串联：3A

消息输出

• 输出数量：2 （非安全导向，数字输出 O1、O2）

• 当前：≤ 100mA，短路和过载保护

• 电压：UBN-1V型

旋转方向监视器

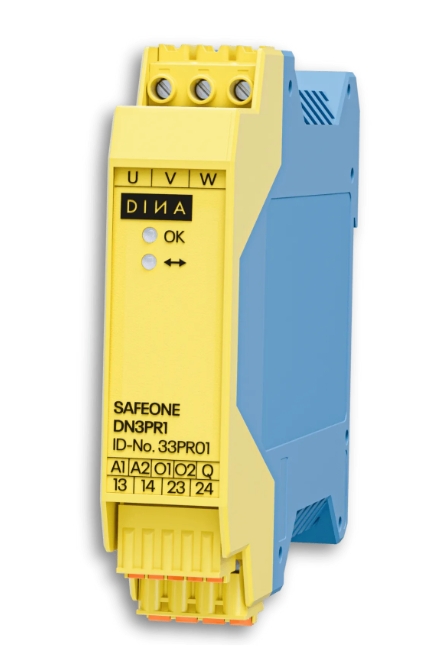

DN3PR1

DN3PR1 无传感器旋转方向监测器不需要测量系统，因此在市场上独树一帜。

这使得创新的 DN3PR1 也成为改造改造以及规划性能等级 e 的先进机器的不错选择。

简单的安装和用户友好的参数设置使安全变得轻而易举。您所要做的就是快速配置较基本的参数，DINA已经为您完成了其他所有工作。

• 无传感器

• 无需参数化

• 适合任何控制柜

旋转监控的安全方向从未如此简单。

为了安全监控性能等级为 e 的高达 690V AC 的三相异步电动机，甚至不需要对设备进行参数设置。只要驱动器在运行，该模块就会测量 3 个电机相位的频率。当驱动器沿预设的所需方向移动时，输出提供信号。但是，如果驱动器向不同的错误方向移动，则触点输出将立即打开，从而断开电路并停止驱动器。

一般数据

• 工作电压 UB：24 V 直流 （-15/+10%）

• 24V 时的电流消耗：80毫安

• A1/A2 时的功耗：1.9 瓦

• 防护等级（外壳和端子）：IP20防护等级

• 防护等级（安装位置）：较小 IP 54

• 电路之间的电气间隙和爬电距离：符合 DIN EN 50178 标准

• 额定绝缘电压：400V AC 与接地 690V AC 相位与相位

• 额定浪涌电压/绝缘：基本隔离 6kV：所有电源路径和外壳之间 安全隔离，加强型隔离 8kV：U、V、W 和 A1、A2、O1、O2、Q 和 U、V、W 和 13/14、23/24 之间

• 度：2

• 浪涌类别：第三

• 外壳材料：聚酰胺PA未增强

• 尺寸：422.5 x 114 x 111毫米（0.886 x 4.488 x 4.370 英寸）

输入数据

• 数字输入：1 个安全相关输入 Q

• 输入电压：24V 直流 （-15/+10%）

• 涌流：< 5.0 mA

• 功耗：类型。4 mA （UB时）

• 展会入口：U、V、W

• 输入电压：90V AC 至 480V AC（相位与相位）

• 功耗：0.24mA （480V AC） 时

• 截止频率：1200赫兹

• 旋转方向检测：>5Hz 至 100Hz，两个信号周期

• 较小PWM：1kHz

原始数据

• 消息输出：O1、O2 不以安全为导向

• 电压：UB – 1V

• 较大开关电流：≤ 100mA，短路和过载保护

• 触点输出：13/14, 23/24

• 触点材料：氧化银锡2

• 开关电压：24V 直流 / 230V 交流

• 较小开关电流：3 毫安/24V 直流

• 较大开关电流：6A / 24V 直流 / 230V 交流

• 短路电阻：1000A SCPD 6A 克升/克

• 机械寿命：10^7 开关周期

• 响应时间：2 x （周期持续时间（频率倒数）+ 较大 1ms 评估时间）+ 较大 10ms 继电器响应时间

• 过程安全时间：1.8 秒

• 退出保险丝：6 安培/克

• B10d 值符合 DIN EN 61810-2- 1， 01.2012：2AC15：5A/230V AC，>2x105 次循环 AC1：6A/230V AC，>2x105 次循环 DC13：4A/24V DC，>3x105 次循环 DC1：6A/24V DC，>7x106 次循环

环境条件

• 工作温度：-20°C 至 +55°C

• 存储：-40 °C 至 +85 °C

• 操作区域的高度：<海拔2000米

• 振动：10–150赫兹，1克

• 抗冲击性：15克

相位保护

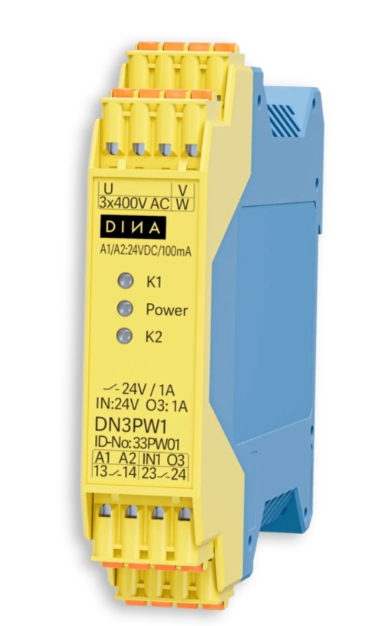

SAFEONE DN3PW1

紧凑型相位监测器 SAFEONE DN3PW1 在相位故障（小于 10 ms）时反应快如闪电。

它具有固态输出和触点输出，适用于高达 400V AC 的相电压。

• 无传感器

• 快速响应时间

• 适合任何控制柜

相位监测从未如此简单。

相位监控继电器具有固态和触点输出，适用于高达 400V AC 的相电压。即使是较小的相位波动也能被DINA的模块检测到。这意味着可以在电子元件或机器本身发生损坏之前停止机器。

一般数据

• 工作电压：24V 直流 （-15/+10%）

• Un 的电流消耗：100毫安

• 电压范围 U、V、W：较小 260V AC，较大 543V AC

• 较大电流消耗 U、V、W：每个0.55mA

输入/输出数据

• 输入电压为 IN1：24V 直流 -15 +10%

• IN1 时的输入电流：5毫安 -15% +10%

• 较小开关电流 13-14、23-24：10mA/ 24V 直流

• 断裂能力 13-14， 23-24：1A，24V 直流

• 触点保护：5A惰性

• 较大开关周期：较大开关电流时 360 次/小时

• 分断能力 O3：1A，24V 直流

• 抗浪涌电压：4KV，污染等级2 环境

• 响应时间：10ms -100ms 内部可调

环境数据

• 环境温度：-20 至 +60°C

• 存储：-40 至 +85°C

• 所有 3 个级别的振动：正弦 10-55Hz，0.35mm，10 个周期，1 倍频程/分钟

• 占空比：100%

• 电气间隙和爬电距离：DIN EN 50178，安全分离

• 较低防护等级：≥IP54 用于安装在控制柜中

• 导体横截面（仅有柔性）：0.25 - 2.5mm^2 it 贴膜套管

• 铅：60/ 75°摄氏度

优势一览。

• 快速响应时间

• 紧凑型相位监控器在发生相位故障时以闪电般的速度（小于 10 毫秒）做出反应。

• 及早发现相位波动

• 即使是较小的相位波动也能检测到。这样，可以在电子元件甚至机器损坏之前停止机器。

紧急停止和定时继电器

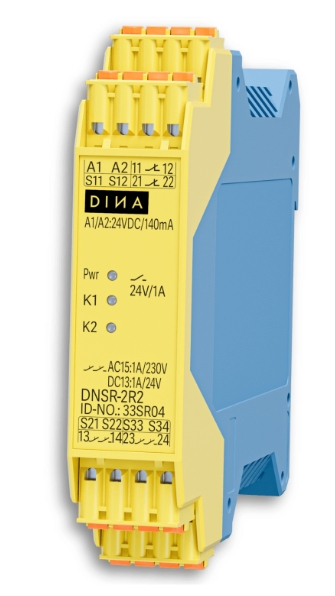

SAFEONE DNSR

急停继电器可针对您的应用进行单独配置，并可提供瞬时、后备或拧紧触点输出。

根据型号的不同，时间延迟也可以直接在设备上设置。实现更大的灵活性。

• 瞬时触点输出

• 回退延迟触点输出

• 拧紧延迟触点输出

• 可以在设备上设置延时

紧急停止和定时继电器比以往任何时候都更容易、更安全。

急停继电器可针对您的应用进行单独配置，并可提供瞬时、后备或拧紧触点输出。根据型号的不同，延迟也可以直接在设备上设置。实现更大的灵活性。

一般数据

• 度：2

• 浪涌类别：第三

• 24V 时的电流消耗：空闲位置 40mA 活动位置 70mA

• 防护等级（外壳和端子）：IP20防护等级

• 防护等级（安装位置）：较小 IP 54

• A1/A2 时的功耗：1.6瓦

• 外壳材料：聚酰胺PA未增强

• 工作电压 Ub：24V 直流 （±10%）

• 额定浪涌电压/绝缘：4 千伏

• 额定绝缘电压：13/14， 47/48 - 250V 交流 24， 34 - 30V 交流

• 钳：螺丝端子

• 导体横截面：0.25 - 1.5 毫米^2

• 导体横截面 AWG：AWG 24...16

• 梯子类型：带套圈的柔性

• 剥线长度：8毫米

• 拧紧扭矩较小/较大：0.5Nm/0.6Nm

输入数据

• 电压输出：S11、S22

• 电压：15V 直流± 0.5V

输出

• 电压输出：S11、S22

• 电压：15V 直流± 0.5V

环境条件

• 工作温度：-10 °C 至 +60 °C

• 存储：-40 °C 至 +85 °C

• 操作区域的高度：<海拔2000米

• 抗冲击性：15g，所有 3 轴

优势一览。

• 2 个控制电路，每个电路有一个单通道和一个双通道触点。

• 2 个用于时间设置释放的端子，前提是双通道触点可通过电位器进行调节。

• 选择无延迟、复发延迟或紧绷延迟接触

• 单个时间设置是参数化的，具体为客户出厂价。或者，可以通过电位计设置安全触点的延迟时间。

• 所有触点都以 NO 身份运行。通过重新参数设置，单通道触点可进行电气设计为NC。

• 连接防水油布连接到设备的侧面。

• 可插拔端子是可互换的。

• 检查输入和输出的合理性。

产品应用领域：

• 汽车

• 木工

• 内部物流

• 机器

• 其他行业
